Arria 10 GX

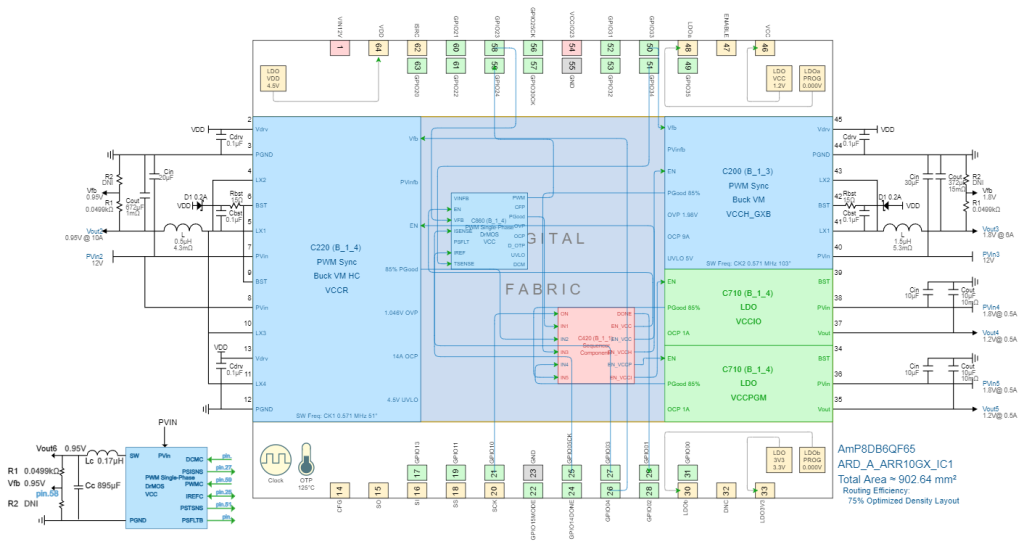

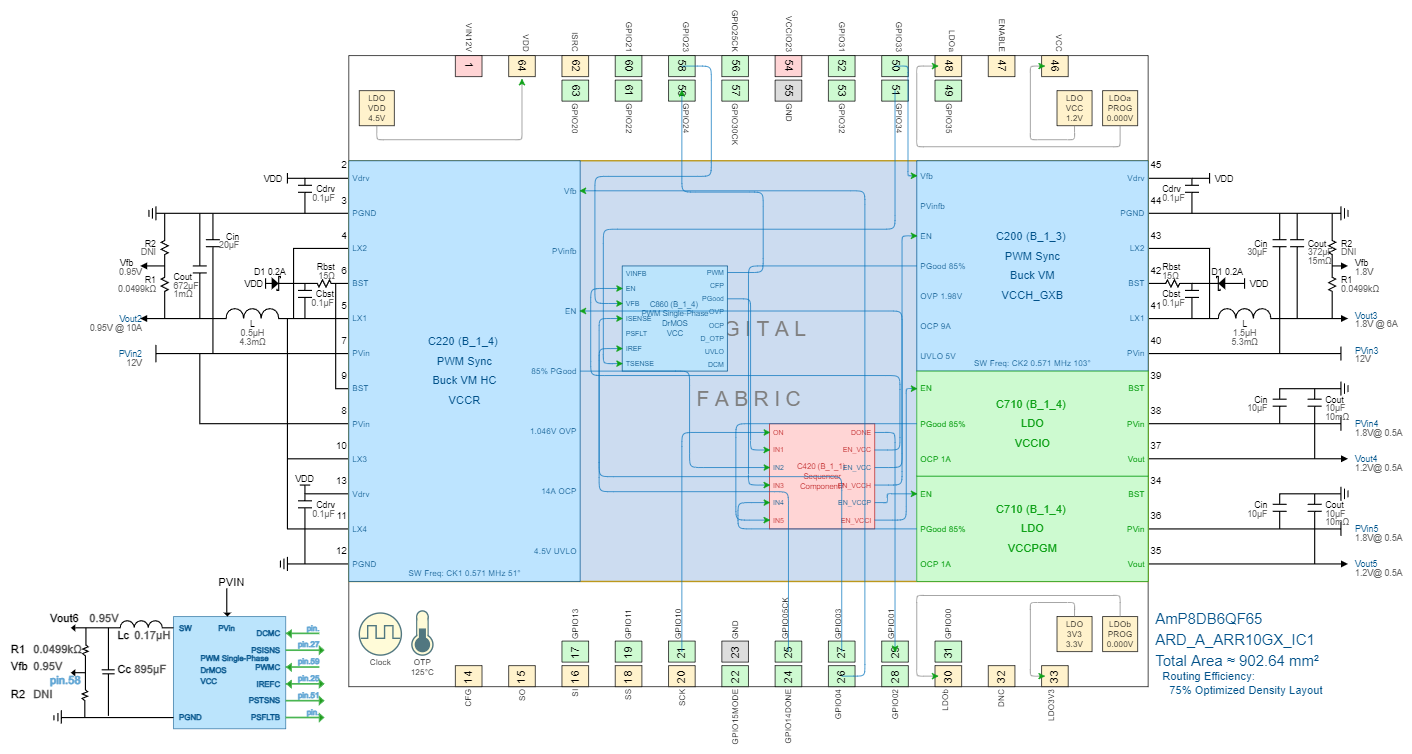

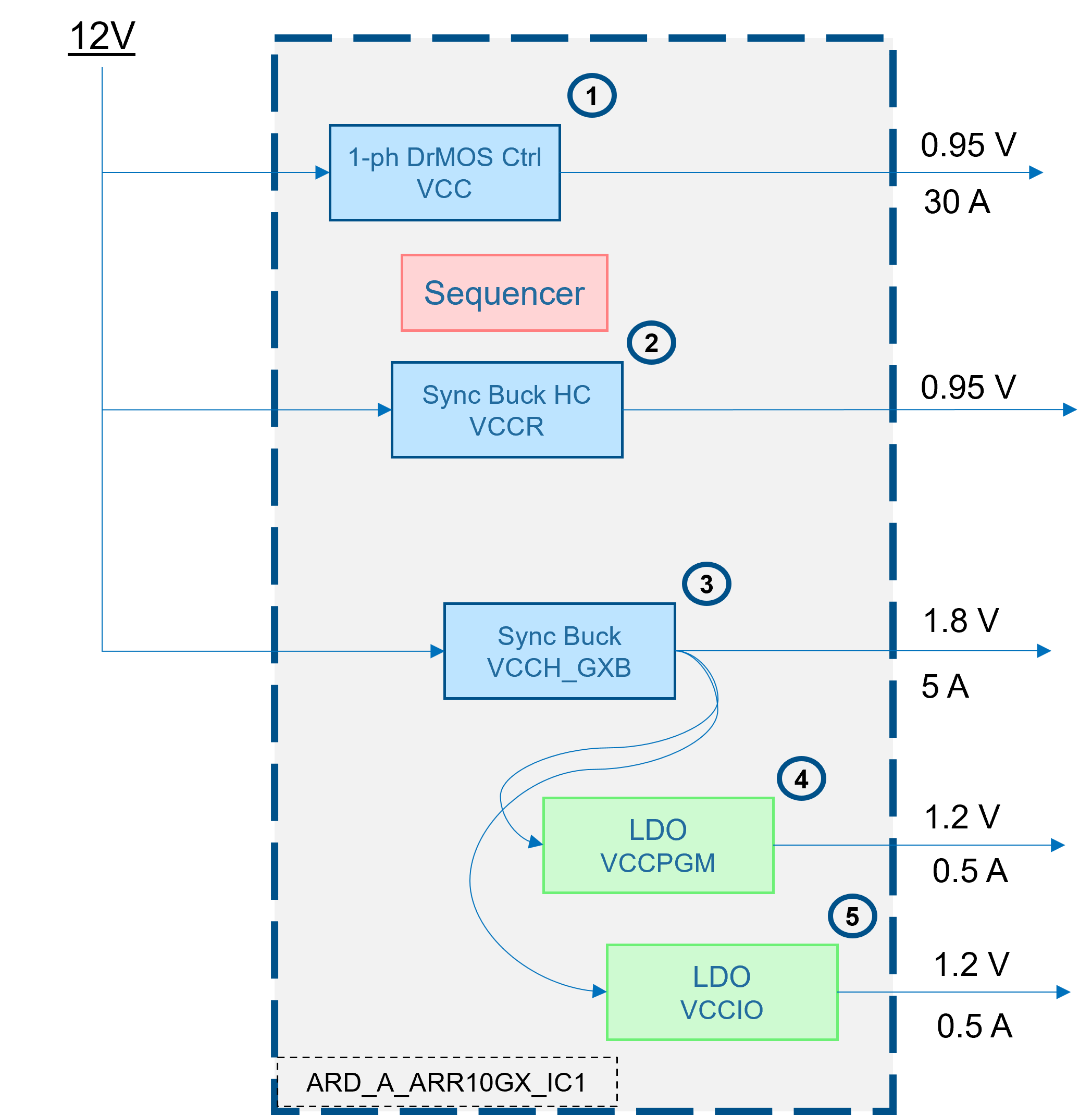

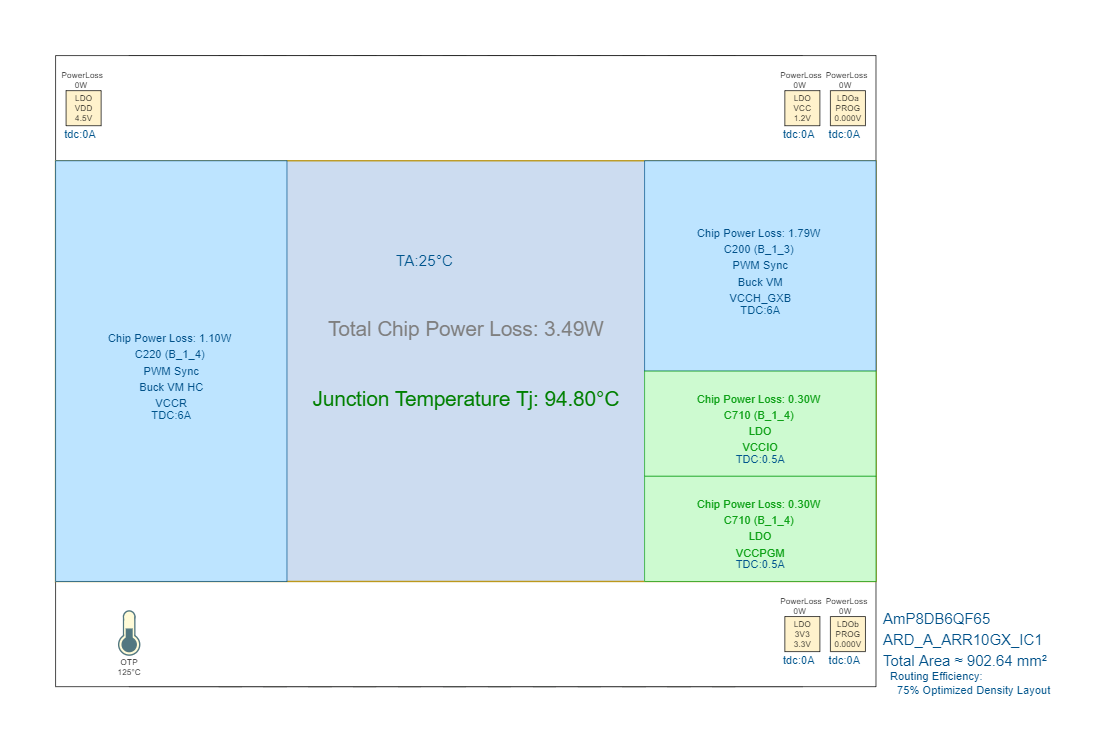

电源树映射 – ARRIA 10 GX
# | 轨 | 顺序 | 电源组件 | 类型 | 上游铁路 | 输入电压(V) | 输出电压 (V) | 电流输出 (A) | AnDAPT PMIC |
1 | VCC (VCC, VCCP, VCCERAM) | 1 | C860 | 1-Ph DrMOS Ctrl | PVIN | 12 | 0.95 | 30 | ARD_A_ARR10GX_IC1 |
2 | VCCR (VCCR_GXB, VCCT_GXB) | 2 | C220 | 同步降压高电流 | PVIN | 12 | 0.95 | 10 | ARD_A_ARR10GX_IC1 |
3 | VCCH_GXB (VCCH_GXB, VCCPT, VCCA_PLL) | 3 | C200 | 同步降压 | PVIN | 12 | 1.8 | 5 | ARD_A_ARR10GX_IC1 |
4 | VCCPGM | 4 | C710 | LDO | VCCH_GXB | 1.8 | 1.2 | 0.5 | ARD_A_ARR10GX_IC1 |
5 | VCCIO | 5 | C710 | LDO | VCCH_GXB | 1.8 | 1.2 | 0.5 | ARD_A_ARR10GX_IC1 |
