Kintex UltraScale

ARD_X_KXU_A 是一款可扩展电源，旨在为 Xilinx Kintex UltraScale 器件供电。该设计具有可扩展性和灵活性，可支持从最基本的 XCKU025 到功能最丰富且功耗最高的 XCKU115 等 FPGA 系列 SKU。 AnDAPT 的 AmP PMIC 的可编程系统集成、向上可扩展性、高性能/瓦数和缩短上市时间等特性使其成为处理 Kintex UltraScale FPGA 解决方案电源管理职责的理想选择。

WebAmP R.D. 工具

下载测试数据

ULTRASCALE

电源树映射 – ULTRASCALE

#	轨	顺序	电源组件	类型	上游铁路	输入电压（V）	输出电压 (V)	电流输出 (A)	AnDAPT PMIC
1	VCCINT, BRAM, VCCINT_IO	1	C860	DrMOS Ctrl	PVIN	12	0.95	30	ARD_X_KXU_A_IC1
2	VCCAUX, VCCAUXIO, MGTVCCAUX, VCCO_1P8V	3	C200	同步降压	PVIN	12	1.8	4	ARD_X_KXU_A_IC1
3	MGTAVCC	1	C200	同步降压	PVIN	12	1	2	ARD_X_KXU_A_IC1
4	MGTAVTT	2	C200	同步降压	PVIN	12	1.2	2 + 2	ARD_X_KXU_A_IC1
5	VCCO_1P2V	4	C750	负载开关	MGTAVTT	1.2	1.2	2	ARD_X_KXU_A_IC1
6	DDR_VPP, DDR_VTT	5	C200	同步降压	PVIN	PVIN	1.2	2	ARD_X_KXU_A_IC2
7	DDR4_VPP	6	C200	同步降压	PVIN	12	2.5	0.25	ARD_X_KXU_A_IC2
8	UTIL_3P3V	7	C200	同步降压	PVIN	12	3.3	1	ARD_X_KXU_A_IC2
9	UTIL_5V	8	C150	异步降压	PVIN	12	5	1	ARD_X_KXU_A_IC2

ARD_X_KXU_A_IC2 是可选的。

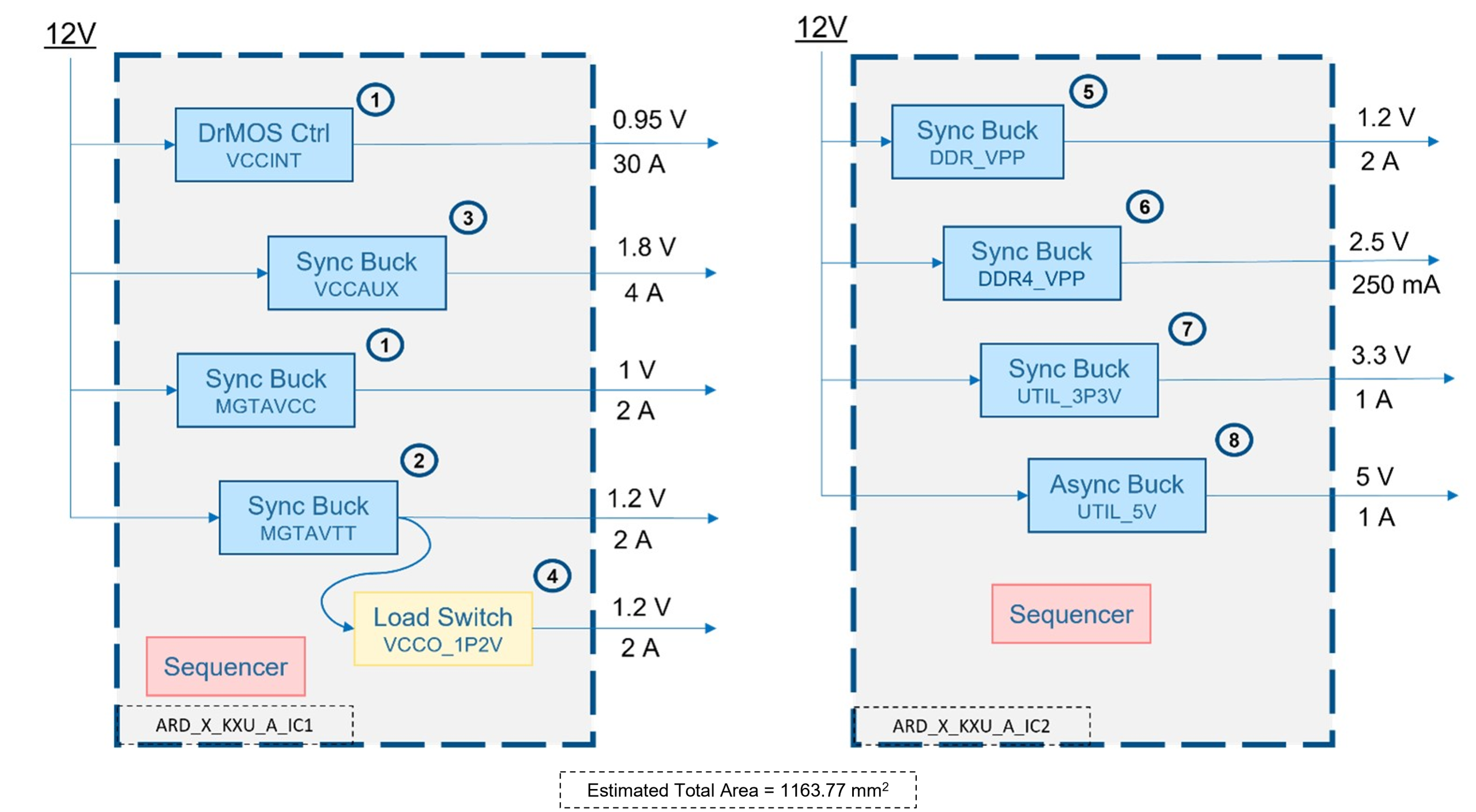

ANDAPT 解决方案 – ULTRASCALE

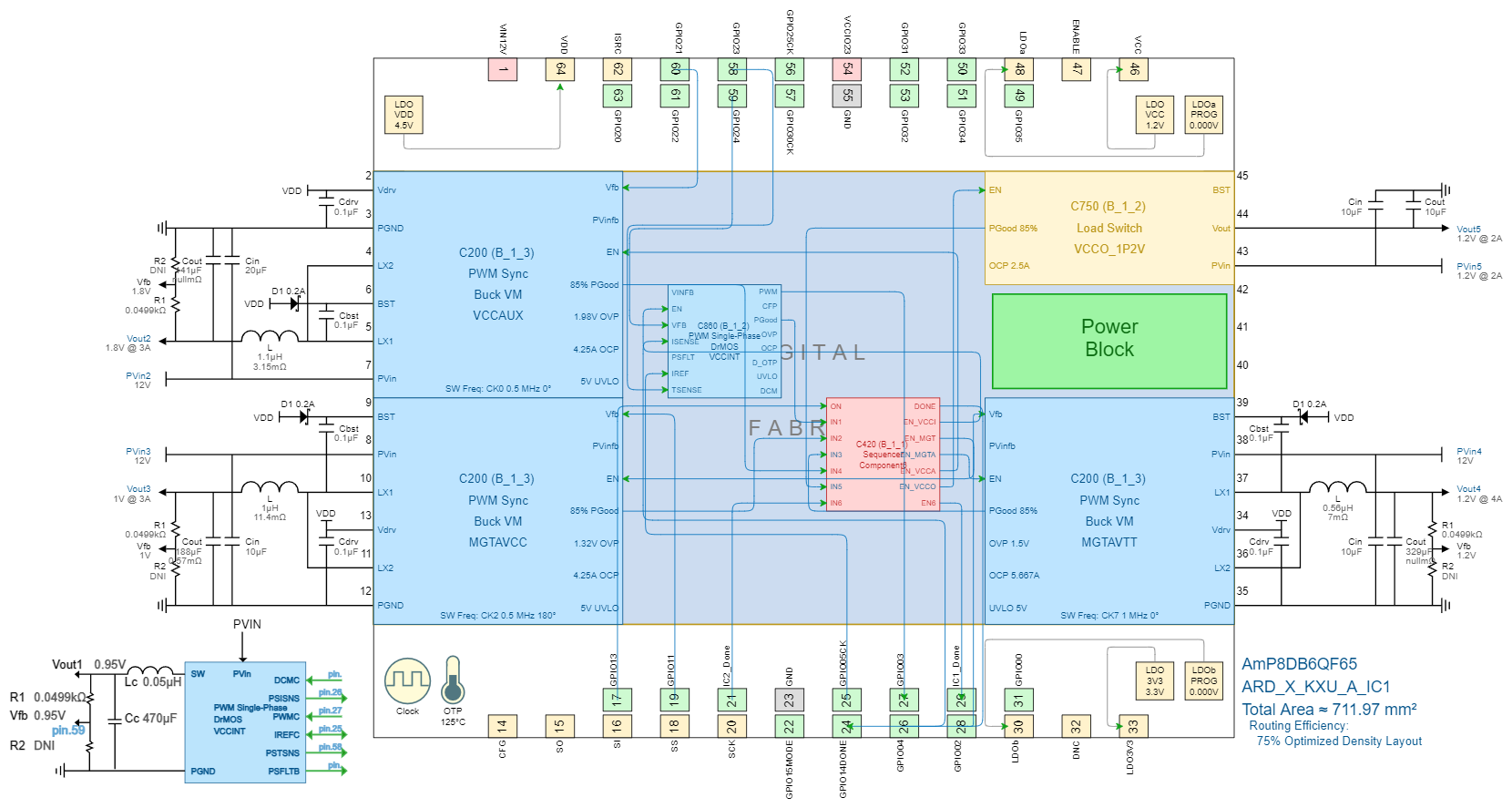

设计视图 IC1

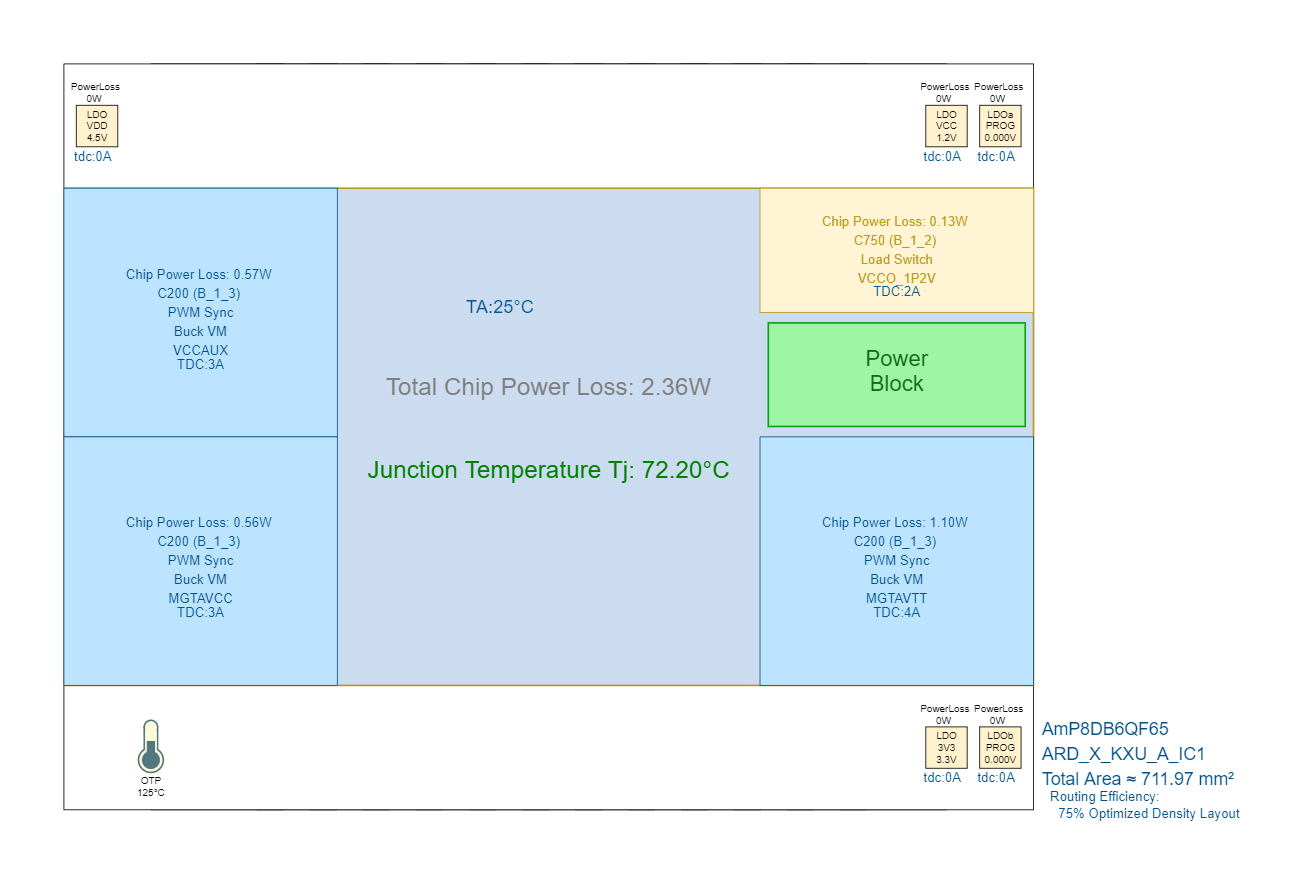

热视图 IC1

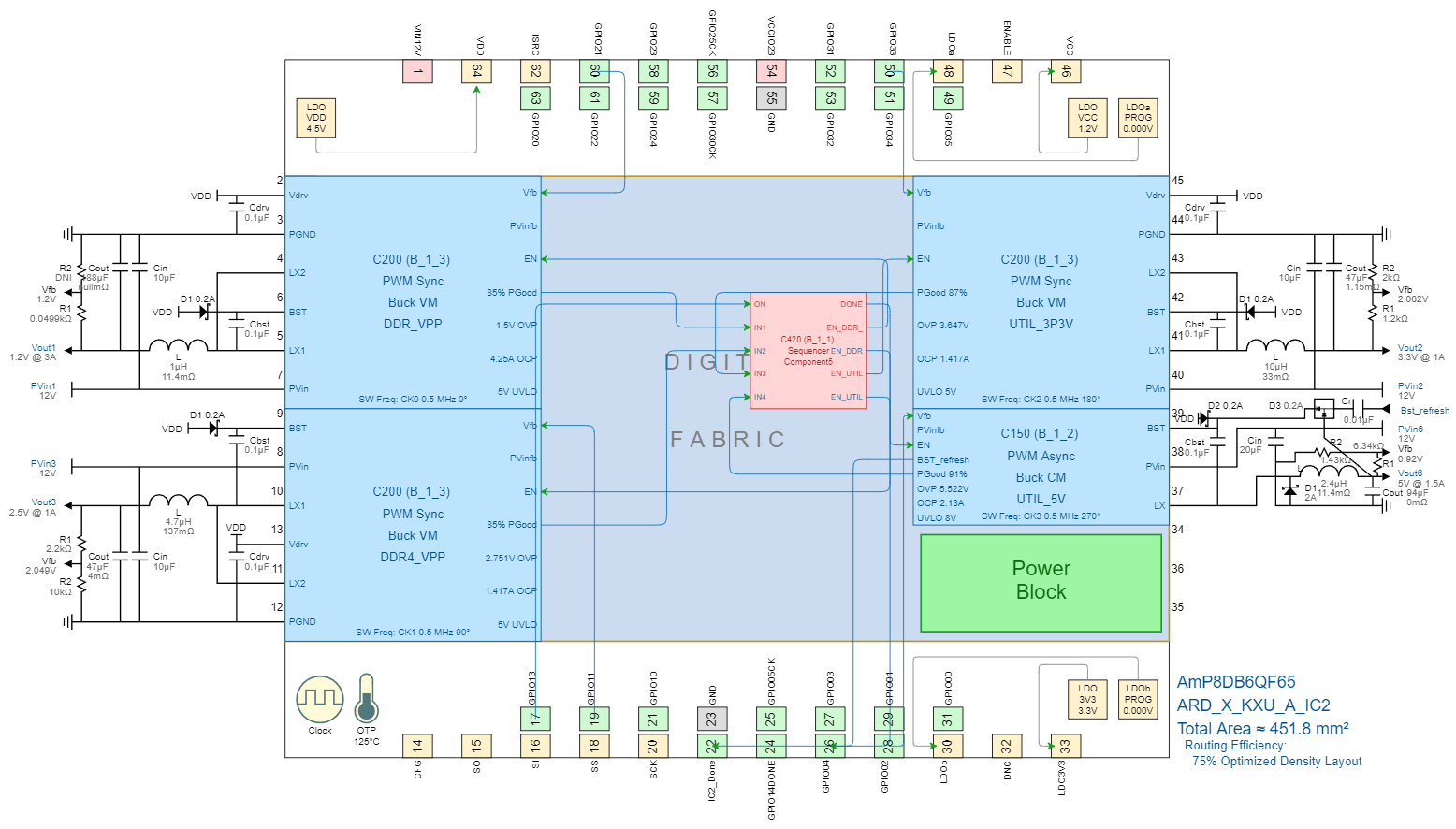

设计视图 IC2

热视图 IC2
