始终开启，功率优化

ARD_X_ZUM_B1

Zynq UltraScale+ MPSoC
（始终开启，功率优化）

ARD_X_ZUM_B1 是一款可扩展电源，旨在为需要最低功耗的 Xilinx Zynq UltraScale+ (ZU+) MPSoC 功率和效率优化的 FPGA 供电。该设计可扩展，支持具有双核 Arm Cortex-53 应用处理器和双核 Arm Cortex-R5F 实时处理器的最基本的 ZU2CG 设备，到具有图形处理功能 (GPU) 的 ZU19EG 产品，到具有四核处理器的 ZU5EV 设备。 - 核心Arm Cortex-A53应用处理器和具有视频处理能力的双核Arm Cortex-R5实时处理器。

WebAmP R.D. 工具

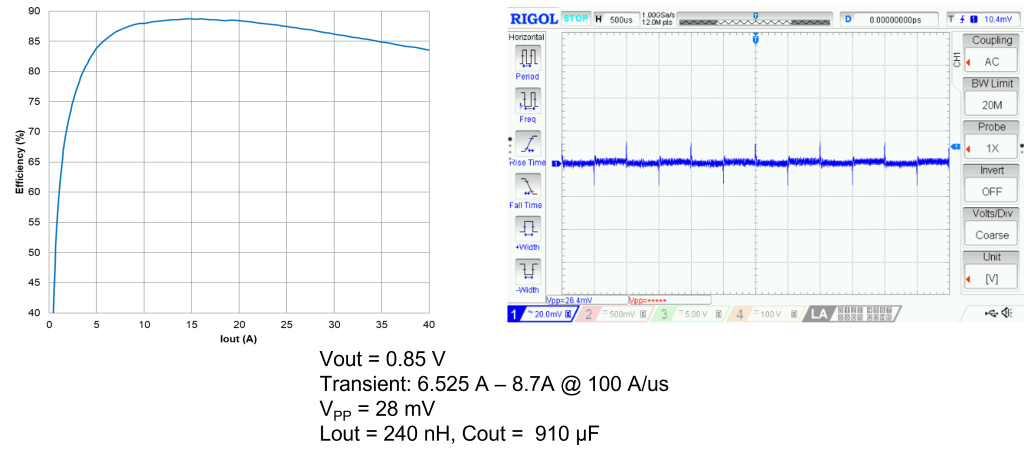

下载测试数据

电源轨始终开启，功率优化

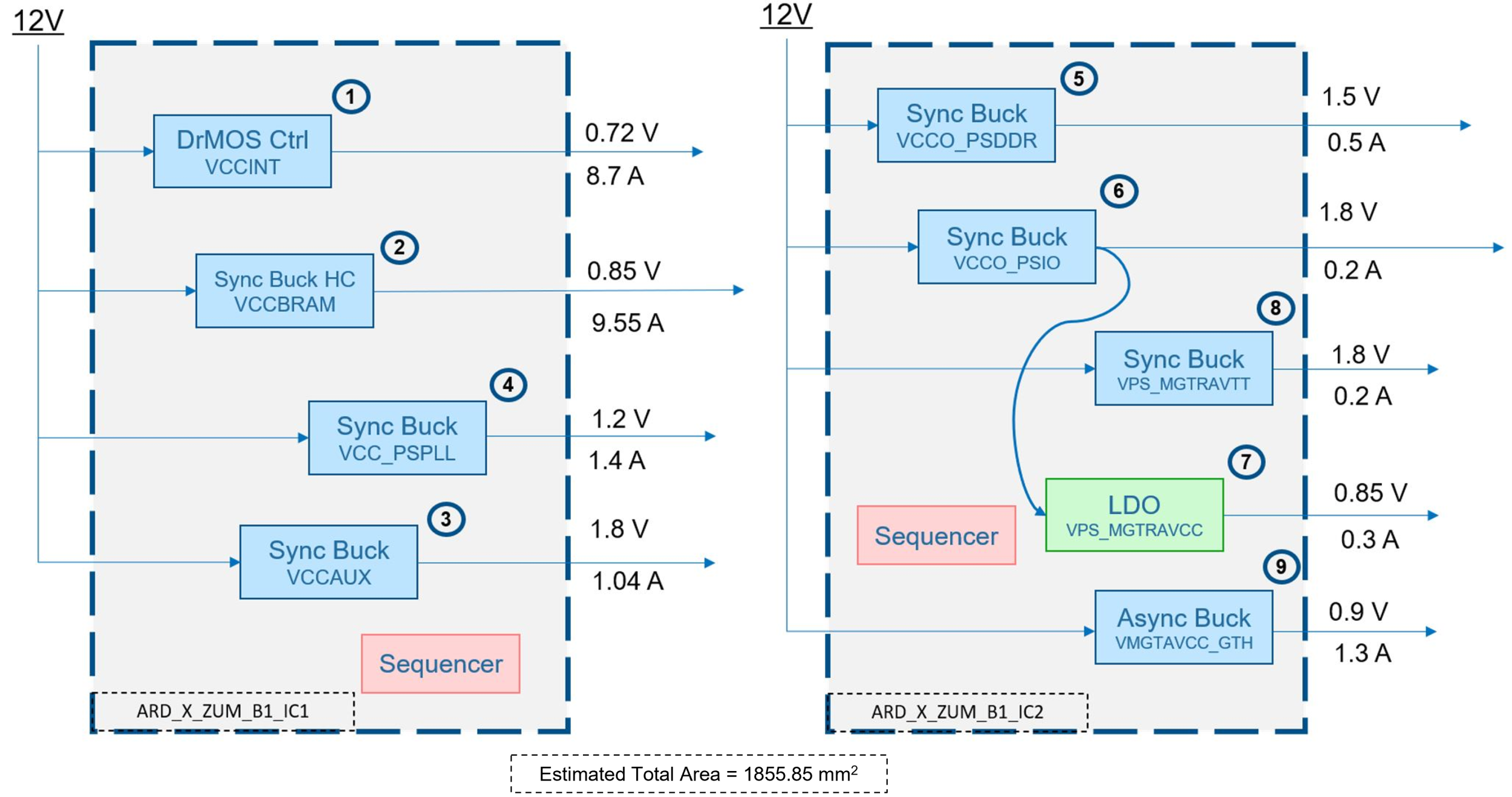

功率树映射 – 功率优化

#	轨	顺序	电源组件	类型	上游铁路	输入电压（V）	输出电压 (V)	电流输出 (A)	AnDAPT PMIC
1	VCCINT	1	C865	DrMOS Ctrl	V_IN	12	0.72	8.7	ARD_X_ZUM_B1_IC1
2	VCCBRAM, VCCINT_IO, VCC_PSINTFP, VCC_PSINTLP, VCC_PSINFTP_DDR, VCCINT_VCU*	2	C220	同步降压 HC	V_IN	12	0.85	9.55	ARD_X_ZUM_B1_IC1
3	VCC_PSPLL, VMGTAVTT (GTH), VMGTAVTT (GTY)	4	C200	同步降压	V_IN	12	1.2	1.4	ARD_X_ZUM_B1_IC1
4	VCCAUX, VCCAUX_IO, VCCADC, VCC_PSAUX, VCC_PSADC, VCC_PSDDR_PLL, VCCO_HDIO, VCCO_HPIO	3	C200	同步降压	V_IN	12	1.8	1.04	ARD_X_ZUM_B1_IC1

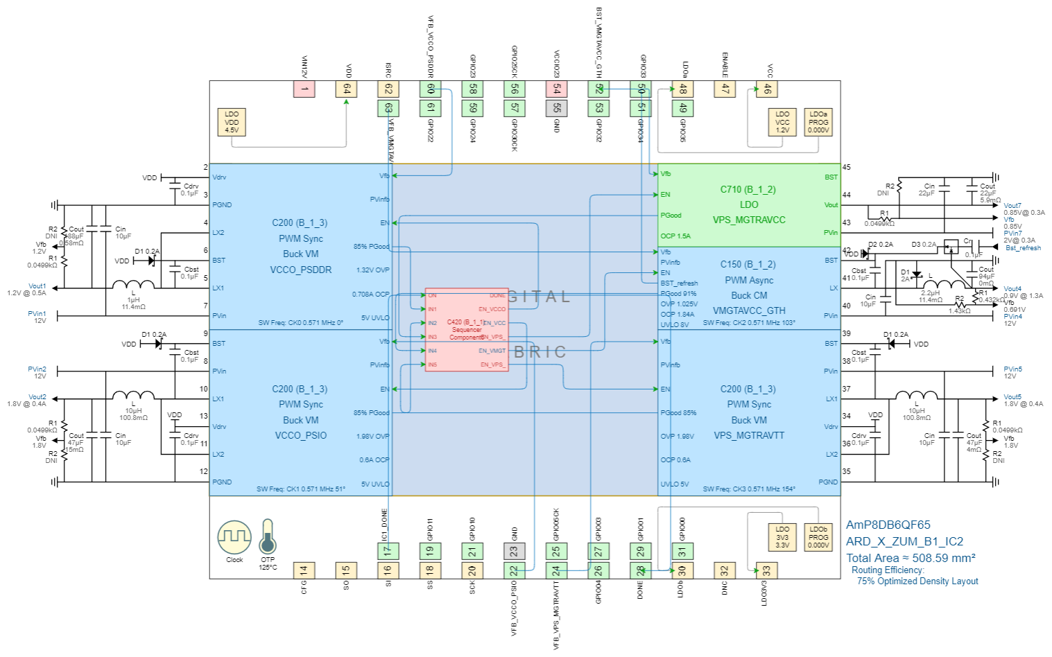

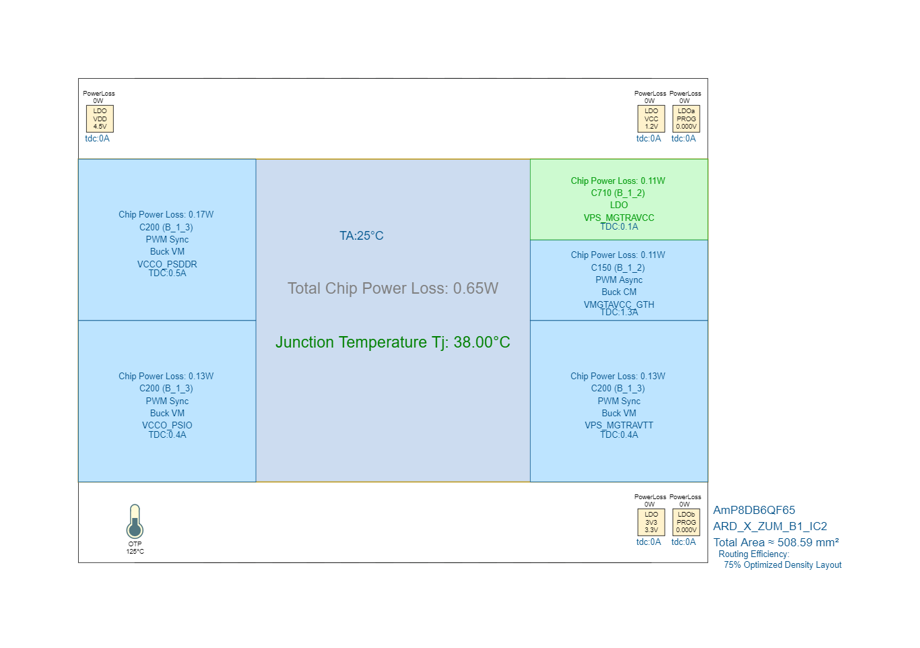

5	VCCO_PSIO [3:0]	6	C200	同步降压	V_IN	12	1.8 – 3.3	0.3	ARD_X_ZUM_B1_IC2
6	VMGTAVCCAUX (GTH), VMGTAVCCAUX (GTY), VPS_MGTTRAVTT	8	C200	同步降压	V_IN	12	1.8	0.2	ARD_X_ZUM_B1_IC2
7	VMGTAVCC (GTH), VMGTAVCC (GTY)	9	C150	异步降压	V_IN	12	0.9	1.3	ARD_X_ZUM_B1_IC2
8	VCCO_PSDDR	5	C200	同步降压	V_IN	12	1.1 – 1.5	0.5	ARD_X_ZUM_B1_IC2
9	VPS_MGTRAVCC	7	C710	LDO	VCCO_PSIO [3:0]	1.8	0.85	0.3	ARD_X_ZUM_B1_IC2
